 一、摘要
       天然气作为可利用能源,核心价值在于热量的输出，传统的体积计量方法进行贸易交接计价无法体现不同气质的天然气在发热量方面的优劣，天然气采用天然气能量计量进行计价交换更能体现公平性。nhr-7630r系列液晶天然气流量积算控制仪/记录仪一款主要解决在线测量油田天然气的流量，将管道中的天然气流量经补偿、计算自动换算为工业标准状态下的天然气体积流量和积算量，完善流量测量精度而设计的产品。产品采用了特殊设计，共设有十三种“摩尔组份系数”供选择设定，以满足对含有各种组份天然气的测量。同时设置了多种取压方式，以适应不同的测量装置，并具有自动演算显示超压缩因子功能。设定标准符合sy/t6143-2004《用标准孔板流量计测量天然气流量》的国家标准，满足我国各地油气田及传输管道中各种天然气的测量要求。

 二、产品的市场背景

 我国正在销售的天然气正处在气质复杂多样化的时期，预计在未来很长时间依然会保持这种现状，因此，为了体现天然气热值的重要性，消除传统体积计量所产生的争议，发展天然气能量计量将成为重要的一项措施。在天然气能量计量技术体系已基本具备的情况下，为了实现进口天然气在国内销售时贸易技术和手续的繁琐，同时更好地推动中国的天然气市场化进程，避免同价不同质的情况出现，国内发展天然气能量计量已成为必然趋势。本公司生产的天然气计量仪表是基于一次传感器信号基础上，根据天然气行业的相关标准而研发具有贸易结算的二次仪表，该产品在一定程度上解决了供需双方在能量需求的准确性和结算机制上的问题。

 三、产品的主要技术原理

1、软件基于arm处理器的中央处理器，采用嵌入式操作系统，外置内带快闪存储器。

2、硬件通过光耦继电器对通道信号值隔离、切换，转换成可识别的标准信号，经过基准电源、运算放大器、ad转换器实现模拟量到数字量的线性转换。

3、软件算法根据天然气组分的性质，依据sy/t6143-2004《用标准孔板流量计测量天然气流量》的国家标准，通过数学运算和数字离散化处理，实现天然气的流量计量，将所取得累积量根据输出模式可实现远程抄表和组网通讯。

4、电源为闭环式开关电源，辅助电源为流量传感器配电，整个电源功率不小于5w。

5、产品带usb数据转存功能，可随时通过u盘和上位机分析软件随时调阅过程量变化的历史曲线或相关的历史数据，可与v锥等多种流量传感器配套使用。

6、仪表具有具有良好的防盗、防掉电等性能特点。

7、产品在天然气计量系统中，负责产品的流量采集、控制、分析、记录、通讯组网等功能。

四、产品的应用

系统功能介绍

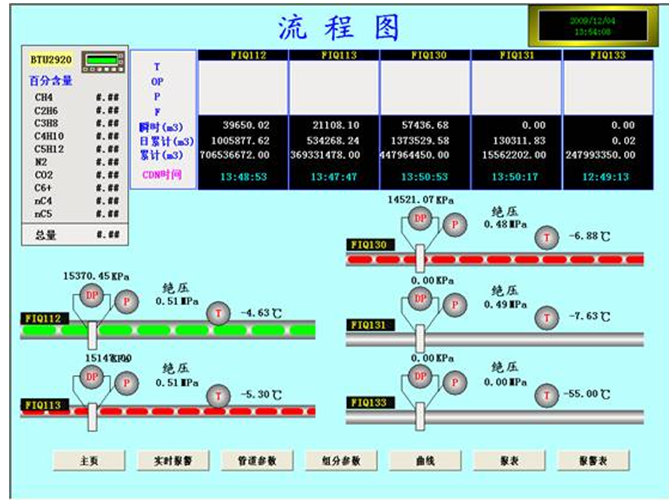

1、实时数据显示：系统在工作过程中实时的显示仪表检测到的关键数据。此画面中显示了共计5条管线的实时数据，包括瞬时流量、累计流量、压力、差压、温度和仪表时钟。

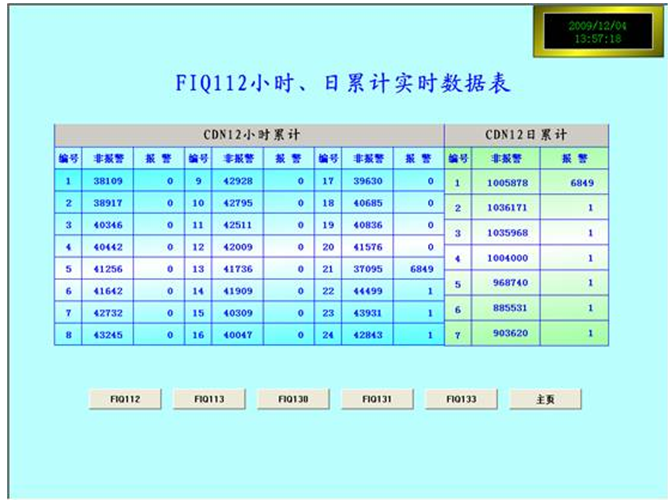

2、小时、日累计实时数据表。nhr-7630r自身可以存储最近24小时的小时累计量，同时存储最近7天的日累计量。

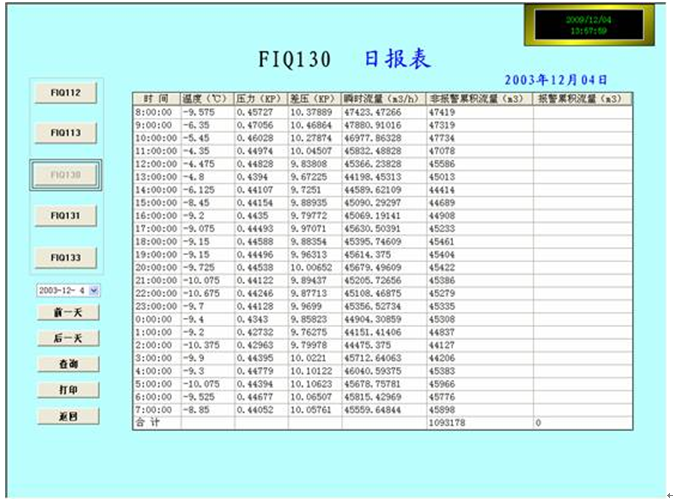

3、历史数据的保存与读取。系统可以按照客户的要求订制日报、月报、年报等报表格式。系统会定时自动将历史数据保存到如excel、access或sql server中，以方便其他系统或个人使用。系统也可以将数据保存到自带的实时数据库中，供本系统自身调用。

通过点击相应的“查询”按钮就可以在表格中看到历史数据。

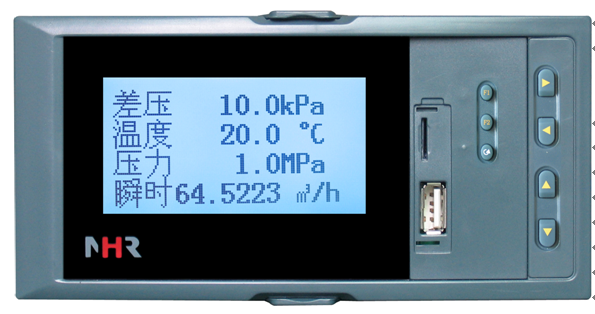

产品图片

 五、结束语

 nhr-7630r在在天然气能源计量中具有较高的准确度和抗扰度。结合使用本系统后，可以很好的实现数据检测和存储，并可以较容易的完成天然气成分设定和传感器配置的便携操作，这样一来可更大程度的发挥了仪表的功能。本系统已通过客户的验收并投入使用，通过系统使用，用户可以更好的实现天然气输送的计量和结算工作，提高了计量的准确性和可靠性。
